超短激光脉冲测量系统
|
飞秒激光脉冲宽度测量FROGscan
飞秒激光脉冲宽度测量FROGscan，能够覆盖传统超短脉冲测量仪无法测量的450nm-3400nmc超宽波长范围，最短测量脉宽12fs，并拥有高分辨率，动态范围达到75dB。飞秒激光脉冲宽度测量FROGscan可以通过自由更换SHG晶体及光谱仪拓展探测范围，大幅降低多波段超短脉冲测量的采购成本。
说明：飞秒激光脉冲宽度测量FROGscan，能够覆盖传统超短脉冲测量仪无法测量的450nm-3400nmc超宽波长范围，最短测量脉宽12fs，并拥有高分辨率，动态范围达到75dB。飞秒激光脉冲宽度测量FROGscan可以通过自由更换SHG晶体及光谱仪拓展探测范围，大幅降低多波段超短脉冲测量的采购成本。
飞秒激光脉冲宽度测量FROGscan
飞秒激光脉冲宽度测量FROGscan是实时超短脉冲测量的最佳解决方案
飞秒激光脉冲宽度测量FROGscan的特点:
1. 飞秒激光脉冲宽度测量FROGscan使用高精确，高速度的机械光学延迟，比其它光延迟线至少快10倍。
2.飞秒激光脉冲宽度测量FROGscan具有比同类产品更高的动态范围和分辨率，可以测量高度规整脉冲和高阶相位畸变。
3. 飞秒激光脉冲宽度测量FROGscan可以通过灵活更换SHG晶体和光谱仪测量波长范围450nm-3400nm和12fs到数十皮秒脉宽范围的脉冲。
4.和飞秒激光脉冲宽度测量FROGscan配套的软件VideoFROGScan，使用的专利PCGP算法还原脉冲，这一算法是SHG FROG还原的最稳健算法，并且VideoFROGScan包含所有实时脉冲测量和分析所需的特性。
飞秒激光脉冲宽度测量FROGscan应用:
改善激光系统
测量脉冲啁啾计算色散补偿量
实时测量数皮秒啁啾短脉冲
实时测量脉宽低至12fs的脉冲
测量其它FROG系统无法测量的复杂脉冲
工作原理:
将待测脉冲经分束器分为两束，一束作为探测光，另一束作为光开关，并且让作为开关的光射入到高速、高精度光延迟线，引入一个时间延迟τ，然后再让两束光聚焦在一块SHG二倍频晶体，产生相互作用。脉冲重叠区域的SHG信号光谱通过海洋光学USB4000或USB2000+光谱仪进行展开，用CCD进行测量，得到相互作用的光强随频率和时间延迟变化的空间图形，称为FROG迹线。利用脉冲迭代算法从FROG迹线中恢复脉冲的振幅和相位分布。

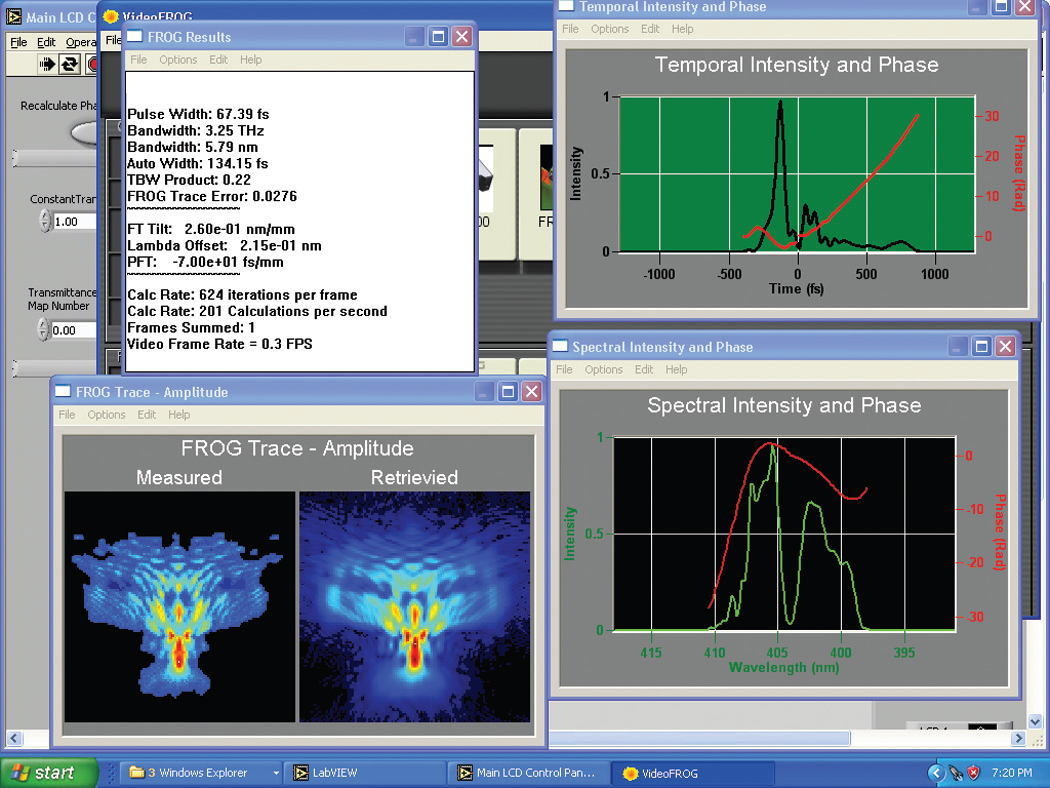

飞秒激光脉冲宽度测量FROGscan软件

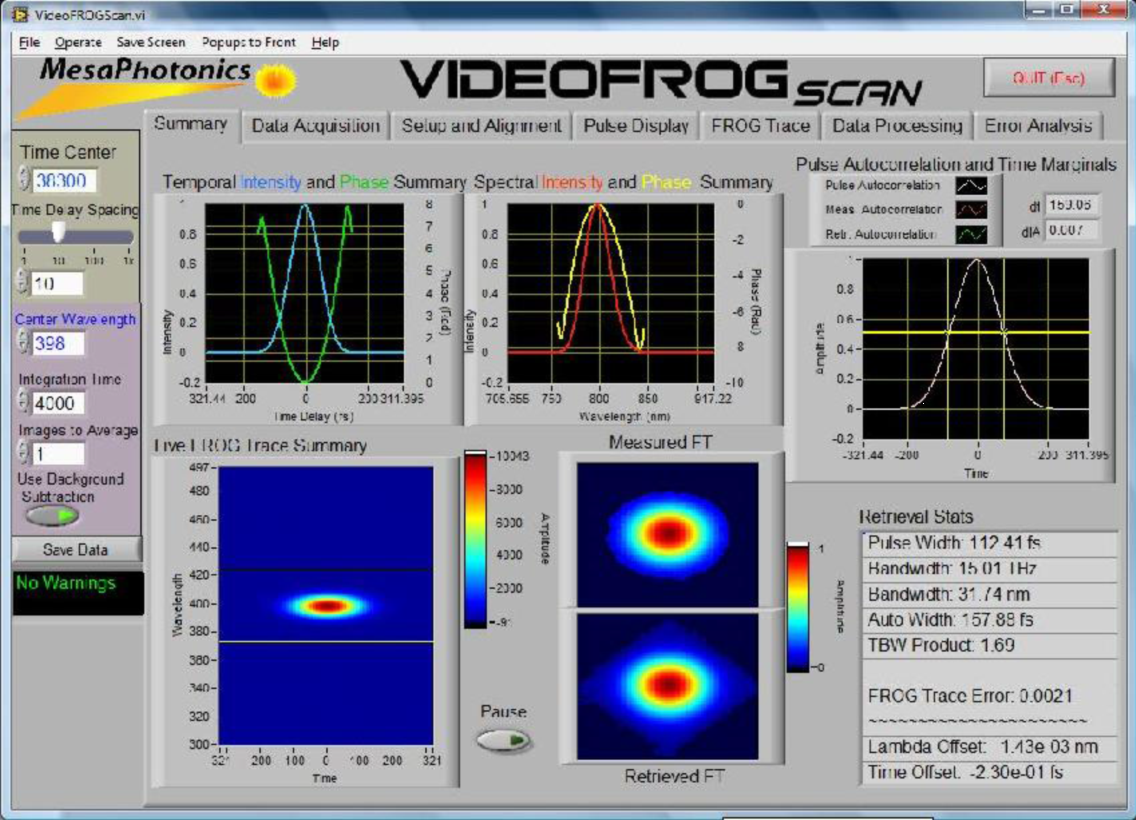

VideoFROG多功能数据采集，处理和显示
飞秒激光脉冲宽度测量FROGscan软件VideoFROG视频举例
飞秒激光脉冲宽度测量FROGscan中，软件和硬件装置同样重要。VideoFROG Scan是最佳的实时FROG脉冲测量软件,包含所有实时脉冲测量和分析所需的特性，允许超短脉冲测量系统直接接入到用户的实验中。VideoFROGscan虽然操作简单，但包含极其强大的功能，能够很容易测量复杂脉冲。
指标参数
规格说明 | |||
波长范围 | 450 nm - 1800 nm | 脉冲复杂度 | TBWP > 50 |
(1.8-3.4 mm ) | 强度精度 | 2% | |
脉宽范围 | 12 fs to >10 ps | 相位精度 | 0.01 rad |
时间范围 | 30 ps | 实时敏感度 (Ipeak•Iave) | 4 W² |
时间分辨率 | 2 fs or better | 平均敏感度 (Ipeak•Iave) | < 0.1 W² |
延迟增量 | 1 fs | (Ultra: 0.01 W²) | |
光谱分辨率 | 0.20 nm - 1 nm | 输入光斑尺寸 | 2 - 4 mm |
(0.05 nm - 1 nm) | 偏振 | Horizontal | |
光谱范围 | 100 nm - 600 nm | 采集速度 | > 2 Hz (64 x 64 grid) |
规格说明 | |||
波长范围 | 450 nm - 1800 nm | 脉冲复杂度 | TBWP > 50 |
(1.8-3.4 mm ) | 强度精度 | 2% | |
脉宽范围 | 12 fs to >10 ps | 相位精度 | 0.01 rad |
时间范围 | 30 ps | 实时敏感度 (Ipeak•Iave) | 4 W² |
时间分辨率 | 2 fs or better | 平均敏感度 (Ipeak•Iave) | < 0.1 W² |
延迟增量 | 1 fs | (Ultra: 0.01 W²) | |
光谱分辨率 | 0.20 nm - 1 nm | 输入光斑尺寸 | 2 - 4 mm |
(0.05 nm - 1 nm) | 偏振 | Horizontal | |
光谱范围 | 100 nm - 600 nm | 采集速度 | > 2 Hz (64 x 64 grid) |
