相位波前角色散测量仪
相位波前角色散测量仪PhADIM相位波前角色散测量仪与CEO-2D-800或CEO-2D-800-V二维成像光谱仪组成测量超短脉冲相位波前角色散的非常有力的工具，极限精度优于0.1 μrad/nm。 同时，还可对块体材料和啁啾镜进行色散测量。本测量仪能够进行实时诊断，不依赖于周期、能量、波长及偏振等脉冲参数。
说明：相位波前角色散测量仪PhADIM相位波前角色散测量仪与CEO-2D-800或CEO-2D-800-V二维成像光谱仪组成测量超短脉冲相位波前角色散的非常有力的工具，极限精度优于0.1 μrad/nm。 同时，还可对块体材料和啁啾镜进行色散测量。本测量仪能够进行实时诊断，不依赖于周期、能量、波长及偏振等脉冲参数。

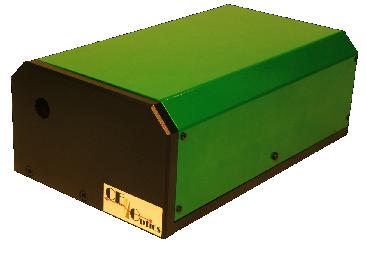

相位波前角色散测量仪PhADIM
激光脉冲经由棱镜和光楔后，传播方向变成了不同的光谱分量，形成光束的光谱色散。如果光谱分量为平面波，则由分量传播方向间的角来决定传播方向角色散等于由相位波前角决定的相位波前角色散（PFAD）；如果光谱为高斯光束，相位波前就会弯曲，上述的定义会得出不同的数值。相位波前角色散是一个相对的概念，这是因为如果它为非零时，就会产生一个啁啾和时域脉冲展宽及时域对比的衰变。在空间上，光束轮廓沿着角色散的平面变为不对称光谱。
针对以上情况，我们的PhADIM相位波前角色散测量仪与CEO-2D-800或CEO-2D-800-V二维成像光谱仪组成测量超短脉冲相位波前角色散的非常有力的工具，极限精度优于0.1 μrad/nm。 同时，还可对块体材料和啁啾镜进行色散测量。由于采用简单化设计，无需专业人员也可进行操作，调整和测量仅需几分钟时间。本测量仪能够进行实时诊断，不依赖于周期、能量、波长及偏振等脉冲参数。
相位波前角色散（PFAD）的不利影响：
光谱相位调制（啁啾）
时域脉冲展宽
光束空间啁啾
脉冲前沿倾斜
相位波前[θ]与传播方向角色散[ε];平面波：θ=ε，高斯光束：θ≠ε
产品特点：
完全线性光学方案
波长不相关（UV-NIR适用）
低输入功率/能量需求
高精度
实时运行
准直与操作简单
技术规格：
相位波前角色散精度 | < 0.1 μrad/nm |
群延迟范围和精度 | <0.5% (-300 to 300 fs) |
群延迟色散范围和精度 | <1% (-1000 to 1000 fs2 ) |
三阶色散范围和精度 | <3% (-40000 to 40000 fs3) |
光谱范围 | 150 nm – 20 μm |
体积(L×W×H): | 230×225×125 |
配套附件：
数据处理软件FRINGER
CEO-2D-800/CEO-2D-800-V 二维成像光谱仪
MePS高精度光束旋转器，用于二维光束表征
相位波前角色散精度 | < 0.1 μrad/nm |
群延迟范围和精度 | <0.5% (-300 to 300 fs) |
群延迟色散范围和精度 | <1% (-1000 to 1000 fs2 ) |
三阶色散范围和精度 | <3% (-40000 to 40000 fs3) |
光谱范围 | 150 nm – 20 μm |
体积(L×W×H): | 230×225×125 |
配套附件：
数据处理软件FRINGER
CEO-2D-800/CEO-2D-800-V 二维成像光谱仪
MePS高精度光束旋转器，用于二维光束表征
