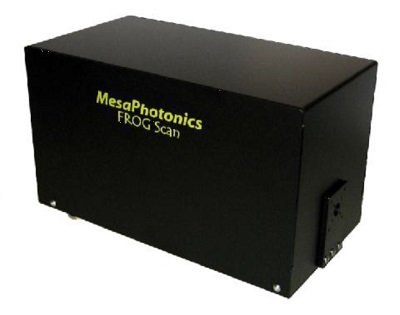

中红外FROG超短脉冲测量仪

中红外FROG超短脉冲测量仪

中红外FROG超短脉冲测量仪，能够覆盖传统超短脉冲测量仪无法测量的2000nm-3400nm中红外波长范围，最短测量脉宽12fs,并拥有高分辨率，动态范围达到75dB。

中红外FROG超短脉冲测量仪可以通过自由更换SHG晶体及光谱仪拓展探测范围，大幅降低多波段超短脉冲测量的采购成本。

应用:

1. 改善激光系统

2. 测量脉冲啁啾计算色散补偿量

3. 实时测量数皮秒啁啾短脉冲

4. 实时测量脉宽低至12fs的脉冲

5. 测量其它FROG系统无法测量的复杂脉冲



工作原理:

将待测脉冲经分束器分为两束，一束作为探测光，另一束作为光开关，并且让作为开关的光射入到高速、高精度光延迟线，引入一个时间延迟τ，然后再让两束光聚焦在一块SHG二倍频晶体，产生相互作用。脉冲重叠区域的SHG信号光谱通过海洋光学USB4000或USB2000+光谱仪进行展开，用CCD进行测量，得到相互作用的光强随频率和时间延迟变化的空间图形，称为FROG迹线。利用脉冲迭代算法从FROG迹线中恢复脉冲的振幅和相位分布。

产品特点:

1. 实时测量系统，使用高度精确，高速的机械光学延迟，比其它光延迟线快至少10倍。

2.因为集成一个16位数据接收器，具有比同类产品更高的动态范围，可以测量高度规整的脉冲和高阶相位畸变。

3. F脉冲测量系统可以通过灵活更换SHG晶体和光谱仪测量波长范围450nm-3400nm和12fs到数十皮秒脉宽范围的脉冲。

4. 可同时测量脉冲长度与带宽。

4.和配套的软件VideoFROGScan，使用的专利PCGP算法（专利号-- Proprietary PCPG (US patent # 6,219,142, 9,423,307, 10,274,378)）还原脉冲，这一算法是SHG FROG还原的最稳健算法，并且VideoFROGScan包含所有实时脉冲测量和分析所需的特性。

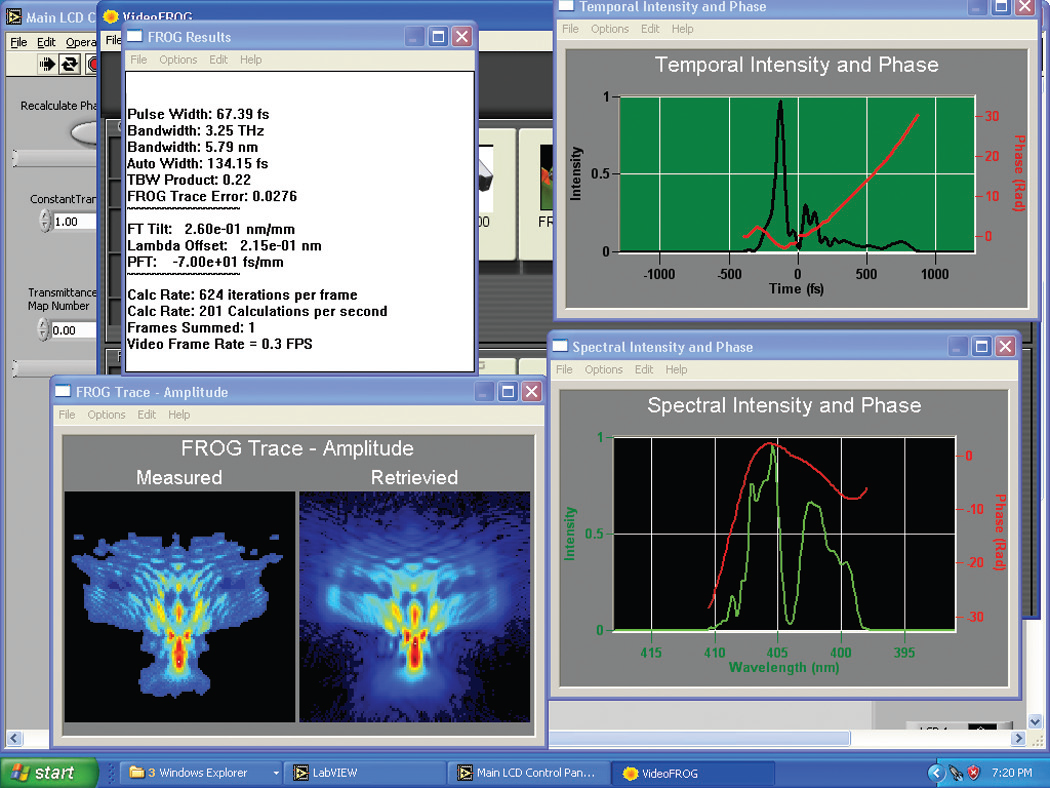

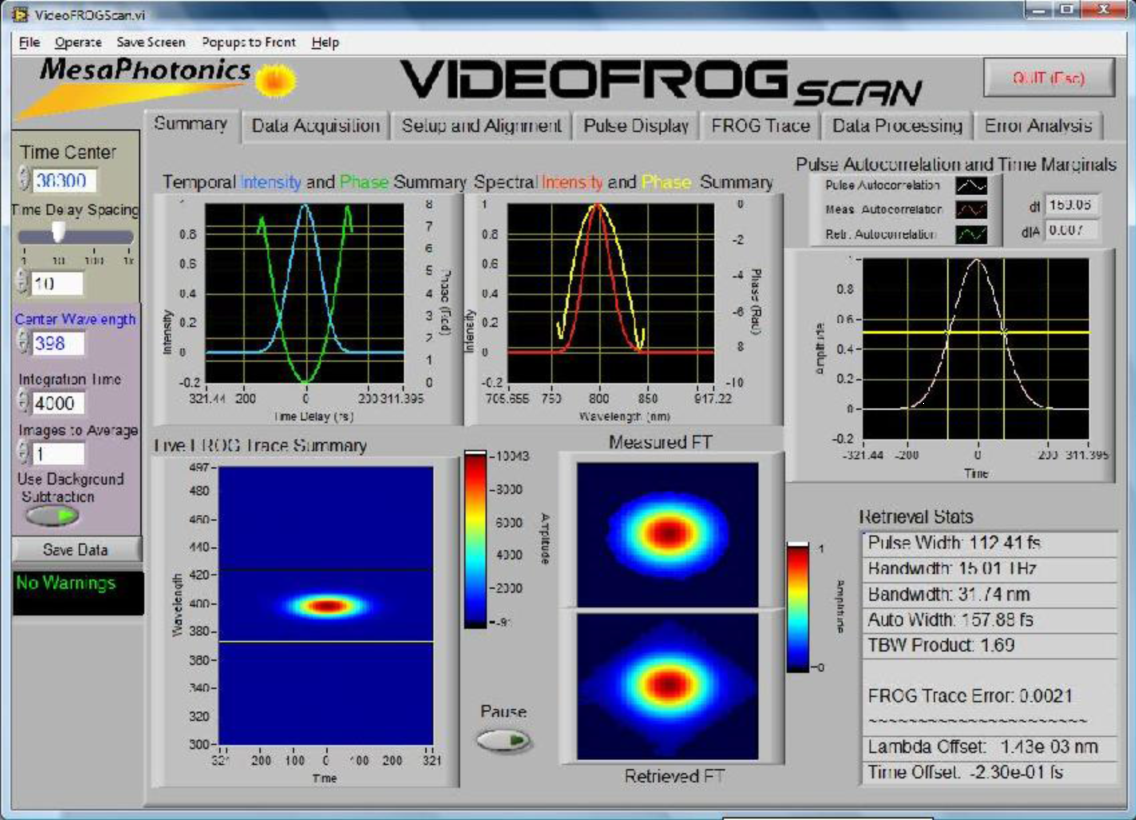

VideoFROG Scan Software

多功能数据采集，处理和显示软件。

超快激光脉冲测量系统中，软件和硬件装置同样重要。VideoFROG Scan是最佳的实时FROG脉冲测量软件,包含所有实时脉冲测量和分析所需的特性，允许FROG Scan直接接入到用户的实验中。VideoFROGscan虽然操作简单，但包含极其强大的功能，能够很容易测量复杂脉冲。

软件特色：

1.VideoFROG Scan软件不仅控制硬件，还为用户独特的应用提供信息摘要，使用户能够很容易的控制和评估测量过程。VideoFROG scan的概括面板提供了这些特性的显示，并且便捷的选项界面能够获得更多信息。通过鼠标点击显示主菜单上的提示框和帮助说明，将提供每一个您想知道的条目。

2.使用弹出窗口，可以很容易聚焦到最相关问题的信息。利用这一功能您也可以定制显示布局。您可以将它们移动到前面，重新排列，调整大小和最小化。平面图向您提供完整的控制结果显示的方式。

3.软件可以显示瞬时脉冲波形的同时显示脉冲频谱，您还可以还可以聚焦在监视的瞬时光谱中感兴趣的区域，或仅简单的监控脉冲统计。

4.选项式用户界面使软件操纵简单明了。您可以更容易注意到当前您所需的信息，不同的部分为您提供您的激光器工作的独特视图，无论是脉宽，脉冲波形，谱形，谱宽，视场，或FROG迹线。指针放在显示脉冲上可以得到监视运行中的数据分析。缩放控制可以让您选择需要看到布局中任意区域。

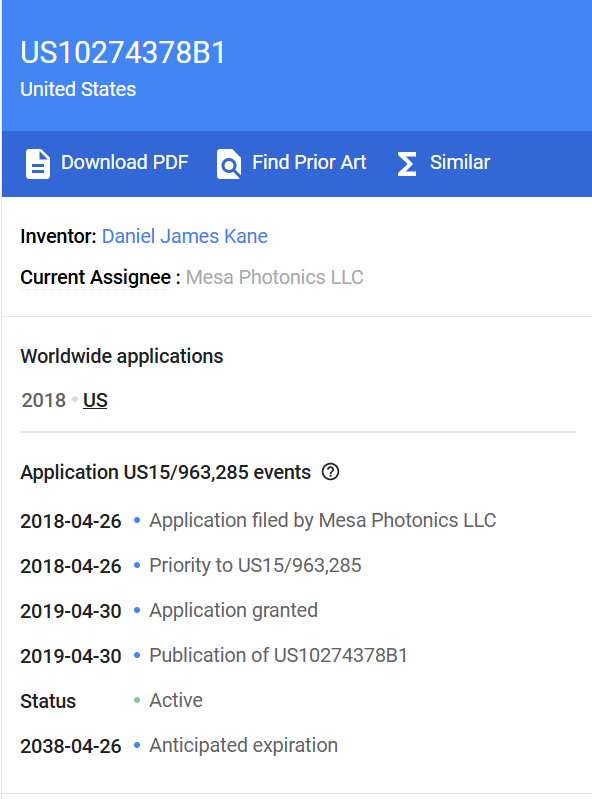

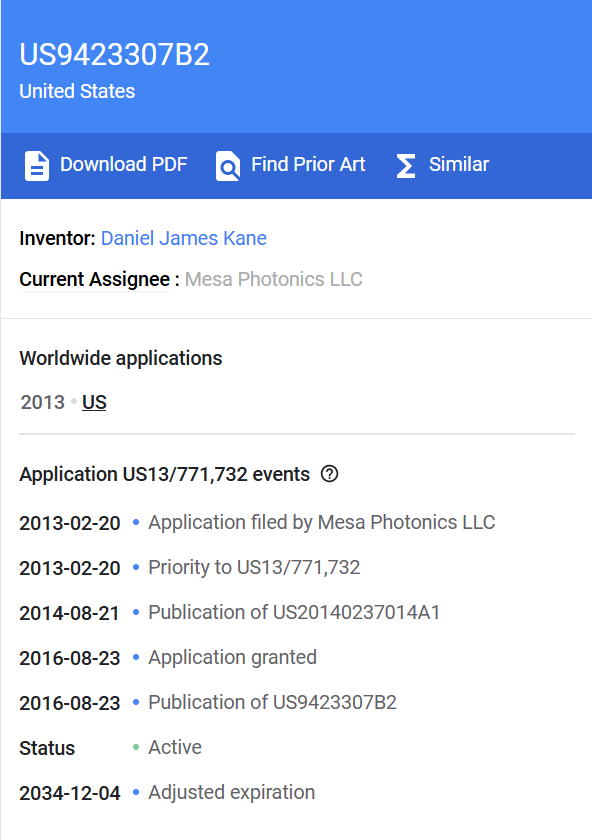

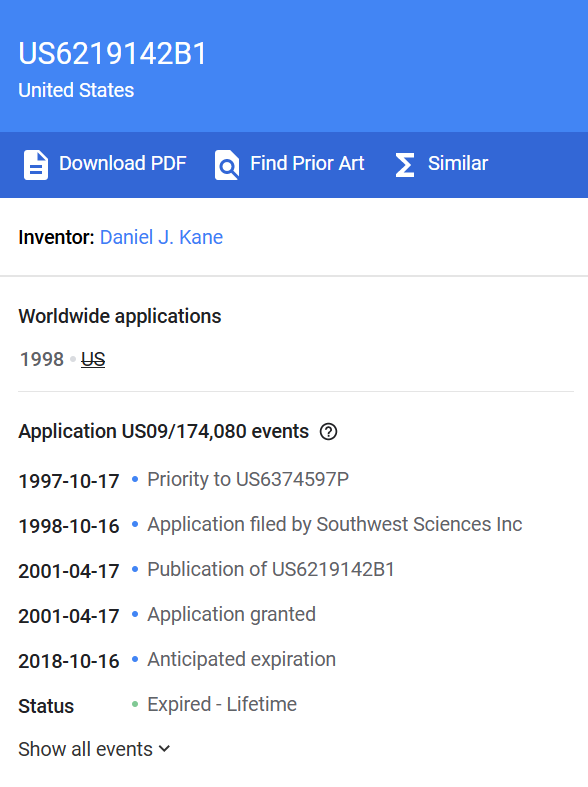

专利证明：
