MediSpec™带光束准直技术的中空二氧化硅波导

MediSpec™带光束准直技术的中空二氧化硅波导

Molex(莫仕)旗下Polymicro TechnologiesPT)生产的中空二氧化硅波导光纤已经经过优化,可以在CO2(10.6µm)Er:YAG(2.94µm)波长下以更低光功率损耗作业,尽管在这两个波段中间也可以进行相对低损耗作业。 这些波导的内径尺寸有3005007501000微米可选。 它们也可以设计到带有保护外壳和连接器的定制组件中。

说明:Molex(莫仕)旗下Polymicro Technologies(PT)生产的中空二氧化硅波导光纤已经经过优化,可以在CO2(10.6µm)或Er:YAG(2.94µm)波长下以更低光功率损耗作业,尽管在这两个波段中间也可以进行相对低损耗作业。 这些波导的内径尺寸有300、500、750和1000微米可选。 它们也可以设计到带有保护外壳和连接器的定制组件中。

产品详情 技术参数 在线询价

MediSpec™带光束准直技术的中空二氧化硅波导

在红外区域(2.9~20um)中,传统的用光纤或其它柔性波导传输光功率的应用由于由于可靠性,性价比的缺失,许多系统仍然依赖于光的直线传输,透镜/镜面,笨重的铰接臂,这严重地限制了潜在应用范围,特别是远程光谱学,微创外科手术,和CO2激光材料加工和打印等。由于典型的硅基光纤严重吸收波长超过1.9微米的光,因此需要一种不同的技术。 柔性的中空二氧化硅波导(HSW)光纤在许多案例中提供了出色的解决方案。例如CO2和铒激光器的功率传输,以及利用独特的中空结构的光谱学应用。这通过适当地处理波导和设计/控制光发射器件以便最大优化性能。

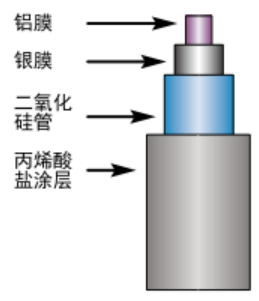

Molex(莫仕)旗下Polymicro   TechnologiesPT)生产的HSW中空波导光纤,内径从3001000um,内表面涂敷有一层光滑镜面的镀银层和卤化银镀层,从而创建出一个高效的红外电介质反射器。这反射器可以在所需的波长范围内得到最大的优化。最外层的丙烯酸涂层为波导提供了不易被机械磨损的保护层。

柔性中空二氧化硅红外波导光纤(HSW规格参数:

  • 波长范围为 2.9μm 10.6μm
  • 高激光破坏阈值:10.6um波长时高达100W
  • 优化了针对Co2激光器和Er:YAG激光器波长的传输特性
  • 坚固柔韧
  • 无毒:可消毒*
  • 可提供定制缓冲层
  • 无端面反射
  • 插入损耗低



Molex(莫仕)旗下Polymicro TechnologiesPT)生产的中空二氧化硅波导光纤已经经过优化,可以在CO2(10.6µm)Er:YAG(2.94µm)波长下以更低光功率损耗工作,尽管在这两个波段中间也可以进行以相对低损耗工作。 这些波导的内径尺寸有3005007501000微米可选。 它们也可以设计到带有保护外壳和连接器的定制组件中。

柔性中空二氧化硅红外波导光纤(HSW性能优势:

1:在同一光纤内集成激光能量传输和可见光束对准功能:1与典型的双光纤解决方案相比,减少了电缆体积。  2)降低了由于精度不足导致的激光灼伤光纤的概率;
  2
中空二氧化硅波导(HSW)最大优化了中红外(IR)波长的传输:  在二氧化碳(CO2)Er:YAG激光器的应用中更轻便化,改善了人体工程学;

35007501000µm内径(ID)可选:更广泛的激光功率解决方案可提供;

4Tefzel*生物兼容外壳材料:可用于耐环氧乙烷(EtO)消毒的人体介入性医疗;



柔性中空二氧化硅红外波导光纤(HSW连接器选型:

Polymicro TechnologiesPT)生产的Poly-lok
  1
:连接器可拆卸,可重复使用,是原型设计的理想产品。
  2
SMA905),SMA906),STIIFC(没有用于1000μm钻孔的STIIFC产品)
  3
:不可用于永久性设施。

市面常规的SMA905),SMA906),STIIFC
  1
:波导光纤从连接器里面延伸出12mm



柔性中空二氧化硅红外波导光纤(HSW典型应用:

·         CO2激光(二氧化碳激光器);

·         铒激光

·         远程光谱学

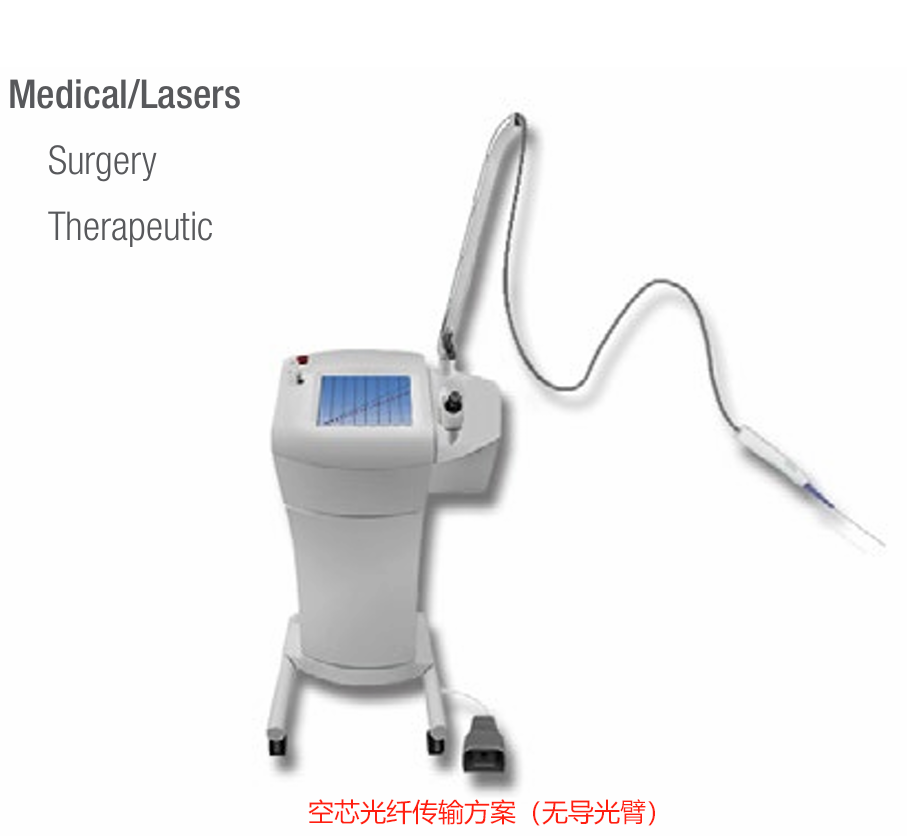

·         微创外科手术,医疗美容;

·          CO2激光材料加工和打印等

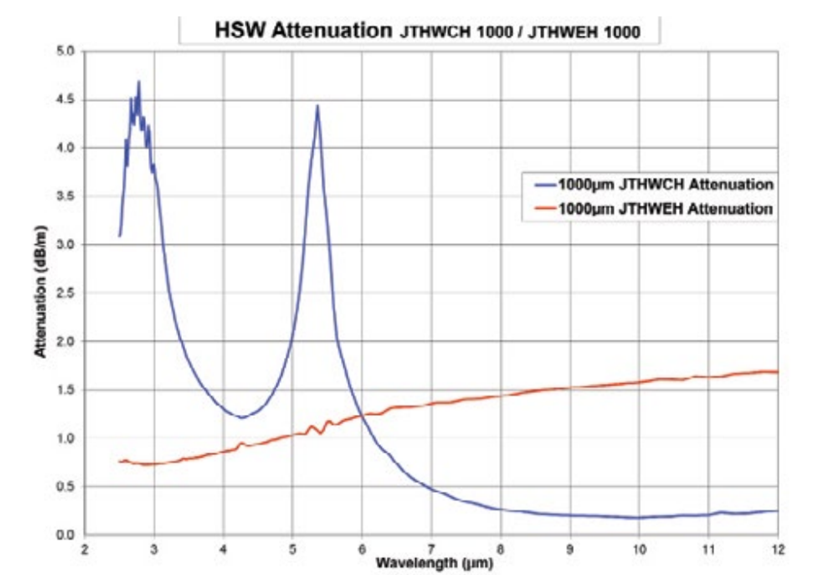

柔性中空二氧化硅红外波导光纤(HSW相关图表:

产品编码

内径(μm

玻璃层外径(μm

缓冲层外径(μm

直线损耗(dB/m Max

弯曲损耗(dB Max)

JTHWCH5006801040

500µm ±25

650µm ±20

1040µm ±30

0.8

1.5

JTHWCH7509801300

750µm ±30

950µm ±25

1300µm ±50

0.5

1

JTHWCH100013301550

1000µm ±50

1300µm ±25

1550µm ±60

0.5

1


关于连舰光电

上海连舰光电科技有限公司是一家专业的国际先进光电产品代理与系统集成业务的综合性服务商。上海连舰光电科技有限公司是Molex旗下Polymicro Technologies全系列产品中国独家代理,要了解有关Polymicro解决方案的更多信息,可联系上海连舰光电科技有限公司官网www.armadaoi.com,或者电话咨询021-5169-5703









柔性中空二氧化硅红外波导光纤(HSW相关图表:

产品编码

内径(μm

玻璃层外径(μm

缓冲层外径(μm

直线损耗(dB/m Max

弯曲损耗(dB Max)

JTHWCH5006801040

500µm ±25

650µm ±20

1040µm ±30

0.8

1.5

JTHWCH7509801300

750µm ±30

950µm ±25

1300µm ±50

0.5

1

JTHWCH100013301550

1000µm ±50

1300µm ±25

1550µm ±60

0.5

1
