MSE在线色度检测色度计

MSE在线色度检测色度计

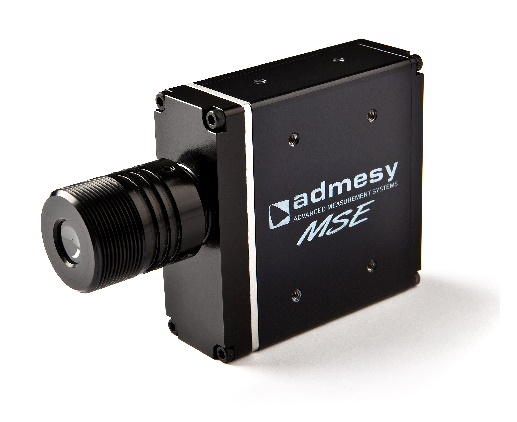

荷兰Admesy公司MSE系列色度计拥有高速和准确的色度测量能力,产品坚固稳定。MSE色度计可供使用在10mm的光斑尺寸,MSE+在10mm或20mm光斑下有更高的动态范围,此外MSE和MSE+都支持M8接口。MSE系列色度计基于其高质量、硬件和软件的高稳定性,以及紧凑的尺寸,MSE是在线色度检测应用的最优选择。内置的机械快门,可用于准确的暗测量。

说明:MSE系列-在线色度检测色度计---超高速微型在线色度计

产品详情 技术参数 在线询价

MSE系列-在线色度检测色度计

超高速微型在线色度计


产品概述:
荷兰Admesy公司MSE系列色度计拥有高速和准确的色度测量能力,产品坚固稳定。MSE色度计可供使用在10mm的光斑尺寸,MSE+在10mm或20mm光斑下有更高的动态范围,此外MSE和MSE+都支持M8接口。

MSE系列色度计基于其高质量、硬件和软件的高稳定性,以及紧凑的尺寸,MSE是在线色度检测应用的最优选择。内置的机械快门,可用于准确的暗测量。

荷兰Admesy公司MSE系列在显示产品的在线检测中优势明显,客户的产品线或者相关的研发部门用于白点调整、均匀性、闪烁、响应时间和普通的色度质量控制

关键词:色度计,光度计,亮度计,照度计,LED显示屏检测,LCD显示屏检测,MURA检测,白点检测,显示屏坏点检测,显示屏色度监测,表面平整度检测,表面光泽度检测

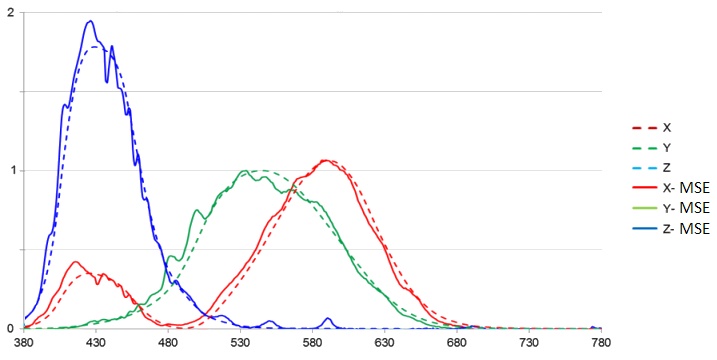

Ÿ  绝对的色度测量基于CIE1931曲线响应特性
Ÿ  色度测量(即使在低亮度下)
Ÿ  色度测量XYZ, Yxy,Yu’v’
Ÿ  色度库可提供其它色度测试结果
Ÿ  快速色度测量(200次/秒@200cd/m2)
Ÿ  高速亮度(Y)测量(22000次/秒)
Ÿ  用于集成在线应用的输入、输出外部触发
Ÿ  集成机械快门,准确的暗态测量




基本规格参数:

探测器

采用XYZ干涉滤波片的3个硅光二极管

重量

250 g

光谱响应

接近CIE1931色度匹配曲线

安装

12M3螺丝固定四周

测量参数

XYZ,YxyYuvCCT(校准色彩温度),DWL(主波长),Flicker,响应时间

接口

USB2.0,  RS232Trigger   In or out

尺寸

63×24×65mm   (不包含透镜系统)

供电

USB



测量参数:(10mm透镜规格)

测量系统

光学系统

接收角度 5°(±2.5°)

测量光斑尺寸

10mm@50mm工作距离;12mm@100mm工作距离

颜色测量速度

色度测量速度:7ms以上,16mm@150cd/m2

亮度测量速度:22000/

色度计规格

参数

F3dba

Gain 1

DC-500   HZ

Gain 2

DC-500   HZ

Gain 3

DC-500   HZ

色度计规格

参数

范围

准确性

重复性

分辨率

15 bit   for X,Y,Z

78dB


亮度

0.05cd/cm2   – 3000cd/cm2; 积分时间 1ms – 5 s 之间;     MSE+系列:0.05cd/cm2   – 15000cd/cm2

±4%测量值

Y:±0.3% for Y at 0.1cd/m2

Y:±0.15% for Y at 1cd/m2

Y:±0.08% for Y at 5cd/m2

Y:±0.06% for Y at 150cd/m2

色度x,y


±0.001(校准后)

x,y:±0.003 for Y at 0.1cd/m2

x,y:±0.001 for Y at 1cd/m2

x,y:±0.0005 for Y at 5cd/m2

x,y:±0.0002  for   Y at 150cd/m2

测量速度



1/秒(0.1cd/m2

2-5/秒(1cd/m2

5-10/秒(5cd/m2

10-50/秒(150cd/m2);

对比度测量

200,000

±5%

±5%

Flicker (contrast method)

10cd/m2或更高亮度

±2dB

±1dB

Flicker (JEITA method)


±2dB

±1dB

操作温度

10-35



快门寿命

高于100万次



快门速度

70ms~120ms







基本规格参数:

探测器

采用XYZ干涉滤波片的3个硅光二极管

重量

250 g

光谱响应

接近CIE1931色度匹配曲线

安装

12M3螺丝固定四周

测量参数

XYZ,YxyYuvCCT(校准色彩温度),DWL(主波长),Flicker,响应时间

接口

USB2.0,  RS232Trigger   In or out

尺寸

63×24×65mm   (不包含透镜系统)

供电

USB



测量参数:(10mm透镜规格)

测量系统

光学系统

接收角度 5°(±2.5°)

测量光斑尺寸

10mm@50mm工作距离;12mm@100mm工作距离

颜色测量速度

色度测量速度:7ms以上,16mm@150cd/m2

亮度测量速度:22000/

色度计规格

参数

F3dba

Gain 1

DC-500   HZ

Gain 2

DC-500   HZ

Gain 3

DC-500   HZ

色度计规格

参数

范围

准确性

重复性

分辨率

15 bit   for X,Y,Z

78dB


亮度

0.05cd/cm2   – 3000cd/cm2; 积分时间 1ms – 5 s 之间;     MSE+系列:0.05cd/cm2   – 15000cd/cm2

±4%测量值

Y:±0.3% for Y at 0.1cd/m2

Y:±0.15% for Y at 1cd/m2

Y:±0.08% for Y at 5cd/m2

Y:±0.06% for Y at 150cd/m2

色度x,y


±0.001(校准后)

x,y:±0.003 for Y at 0.1cd/m2

x,y:±0.001 for Y at 1cd/m2

x,y:±0.0005 for Y at 5cd/m2

x,y:±0.0002  for   Y at 150cd/m2

测量速度



1/秒(0.1cd/m2

2-5/秒(1cd/m2

5-10/秒(5cd/m2

10-50/秒(150cd/m2);

对比度测量

200,000

±5%

±5%

Flicker (contrast method)

10cd/m2或更高亮度

±2dB

±1dB

Flicker (JEITA method)


±2dB

±1dB

操作温度

10-35



快门寿命

高于100万次



快门速度

70ms~120ms
