400~1700nm 时间相关单光子计数器(TCSPC)

400~1700nm 时间相关单光子计数器(TCSPC)

先进的一体化时间相关单光子计数器,无需再为时间相关单光子计数器系统搭建而烦恼!

说明:LYNXEA列时间相关单光子计数器广泛应用于量子纠缠态符合计数、荧光寿命测量,高精度激光雷达等领域。LYNXEA_XXX_M2双通道时间相关单光子计数器系统可以准确测量trigger和APD1,triger和APD2,以及APD1和APD2各信号的时间差。时间分辨率可达60ps。

产品详情 技术参数 在线询价

400~1700nm 时间相关单光子计数器(TCSPC)

先进的一体化时间相关单光子计数器,无需再为时间相关单光子计数器系统搭建而烦恼!



关键词:时间相关单光子计数器,时间分辨单光子计数器,时间相关光子计数器,时间分辨光子计数器,时间相关单光子探测器,时间相关光子探测器,TCSPC, Time Correlated Single Photon Counting,量子纠缠态符合计数,符合计数


以往科研人员如果需要进行光子级别的时间相关测量,例如量子纠缠态符合记数,荧光寿命测量,必须要从不同的公司购买单光子计数器和时间分辨模块,然后在将两套系统连接起来使用。这样经常会带来客户在产品选型困难,系统兼容性不好,无法在统一的软件下运行等诸多方面的困扰。



LYNXEA系列时间相关单光子计数器是世界上第一款高性能,高度集成化的时间相关单光子计数器系统。LYNXEA通过集成两台高灵敏度SPD_A单光子探测器及高精度TCSPC模块在同一台设备中,通过初期设计对单光子探测器及TCSPC模块进行了最优化的设计,充分发挥了两者最大的潜力,降低了成本,缩小了空间。并且为客户省去了自己搭建系统的麻烦。



LYNXEA_XXX_M2双通道时间相关单光子计数器系统可以准确测量trigger和APD1,triger和APD2,以及APD1和APD2各信号的时间差。时间分辨率可达60ps。



此外LYNXEA_XXX_M2双通道时间相关单光子计数器也可以作为两******立的单光子计数器独立进行使用。系统软件提供单光子计数器及时间分辨测量两个界面,用户可以通过软件对系统进行各项参数的设定,及实时监控。用户还可以将原始数据以各种文件形式导出。客户可以直接读取系统输出的TTL信号。



LYNXEA列时间相关单光子计数器广泛应用于量子纠缠态符合计数、荧光寿命测量,高精度激光雷达等领域。



目前LYNXEA系列时间相关单光子计数器分LYNXEA_VIS(400~1100nm)和LYNXEA_NIR(900~1700nm)两个波段的两种版本,每种版本可提供单通道及双通道两种配置可选。


主要应用:

  • 时间分辨荧光与发光光谱
  • 荧光寿命成像(FLIM)
  • 单分子测量(SMD),单分子光谱(SMS)
  • 光电器件的时间响应特性
  • 飞行时间测量
  • 扩散光学分子成像,光学断层扫描,扩散光学层析



主要特点:

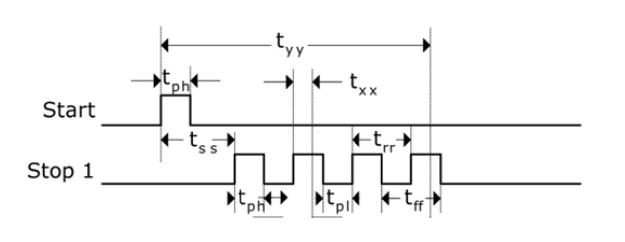

  • Measurement range: 3.5ns to 2.4us
  • 1 stop channel referring to one start channel with typ. 50ps resolution
  • 20ns pulse pair resolution
  • Selectable rising/falling edge sensitivity for each channel
  • Up to 1 million measurements per second
  • 1MHz continuous data rate max

昊量光电时间相关的单光子计数(TCSPC)


相关背景资料:

    时间相关单光子计数技术首先由 Bollinger、Bennett、Koechlin 三人在六十年代为检测被射线激发的闪烁体发光而建立的,后来人们把它应用到荧光寿命的测量。它的优点如下:时间分辨本领好, 灵敏度高,测量精度高,动态范围大,输出数据数字化,便于计算机存贮和处理等。在近代物理、化学、生物等领域中获得了广泛的应用, 特别是在研究发光动力学方面更有它特殊用途.

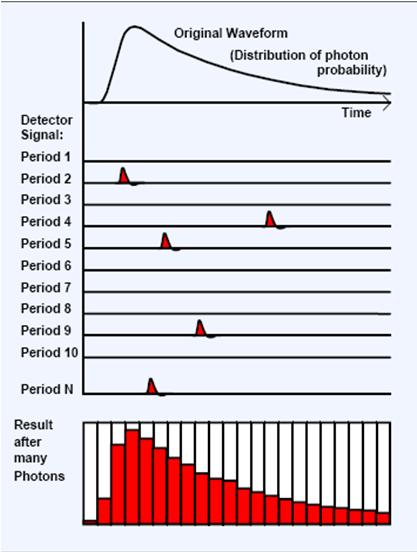

    时间相关单光子计数齐的基本原理是:用一个窄光脉冲激发样品, 然后检测样品所发射的第一个荧光光子到达光信号接收器的时间。由TAC将此时间成比例的转化为相应的电压脉冲,再将此电脉冲通过AD转换通入多通道分析器,在多通道分析器中, 这些输出脉冲均依次送人各通道中累加贮存。就获得了与原始波形一致的直方图。在某一时间间隔内检测到光子的几率与荧光发射强度成正比例, 重复多次测量得到荧光强度衰变的规律。



时间相关单光子计数 TCSPC -昊量光电



主要特点:

  • Measurement range: 3.5ns to 2.4us
  • 1 stop channel referring to one start channel with typ. 50ps resolution
  • 20ns pulse pair resolution
  • Selectable rising/falling edge sensitivity for each channel
  • Up to 1 million measurements per second
  • 1MHz continuous data rate max

昊量光电时间相关的单光子计数(TCSPC)




相关背景资料:

    时间相关单光子计数技术首先由 Bollinger、Bennett、Koechlin 三人在六十年代为检测被射线激发的闪烁体发光而建立的,后来人们把它应用到荧光寿命的测量。它的优点如下:时间分辨本领好, 灵敏度高,测量精度高,动态范围大,输出数据数字化,便于计算机存贮和处理等。在近代物理、化学、生物等领域中获得了广泛的应用, 特别是在研究发光动力学方面更有它特殊用途.



    时间相关单光子计数齐的基本原理是:用一个窄光脉冲激发样品, 然后检测样品所发射的第一个荧光光子到达光信号接收器的时间。由TAC将此时间成比例的转化为相应的电压脉冲,再将此电脉冲通过AD转换通入多通道分析器,在多通道分析器中, 这些输出脉冲均依次送人各通道中累加贮存。就获得了与原始波形一致的直方图。在某一时间间隔内检测到光子的几率与荧光发射强度成正比例, 重复多次测量得到荧光强度衰变的规律。



时间相关单光子计数 TCSPC -昊量光电
